高强封闭式母线槽
    发布时间: 2022-02-11 15:23

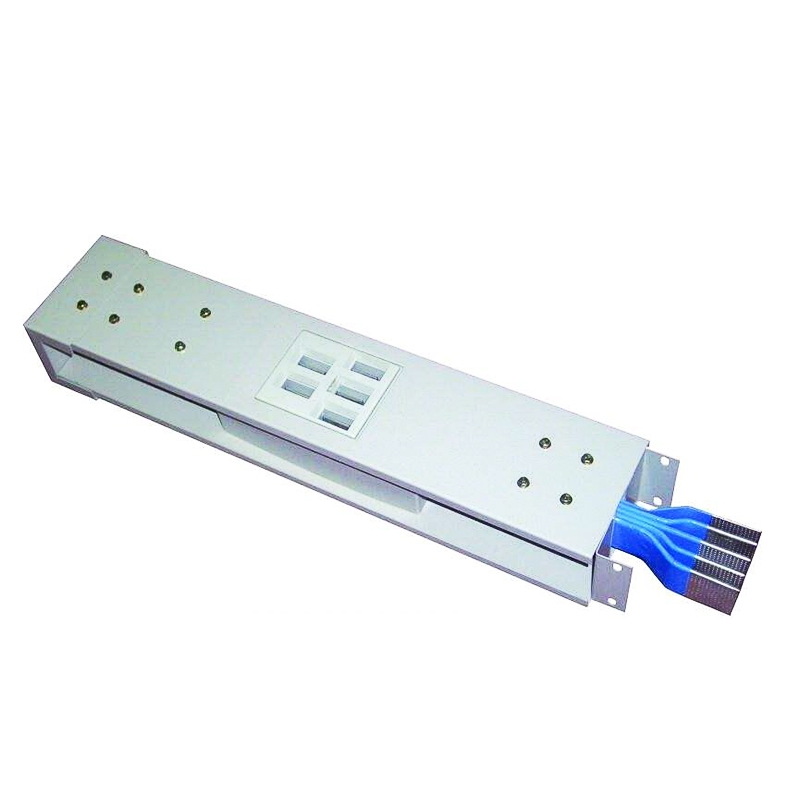

高强封闭式母线槽

产品简介:
   苏展电气有限公司旗下的通用型高强封闭母线槽CFW系列)是本公司^早一代的产品,市场上常见的称呼有“瓦楞形母线槽”、“带型母线槽”,适用于交流三相四线、三相五线制,频率50~60Hz,额定电压至660V,额定工作电流250A~4000A的供电线路中。
产品特点:
适合于大跨距安装
 该系列母线槽外壳采用成型机辊压成先进的波纹形截面型材,极大地提高了其结构刚性,使其具有非凡的支撑强度,可保证连接6m 母线中心载重70kg,在非均匀温度变化时,板壳中心位置偏移不超过15mm,在一些无法安装支撑吊架的场所特别适用。
安装^的便捷
■ 因其设计跨距大,所以安装支撑少、接头数量少,可大幅度提高安装速度;
■ 采用对接式接头,连接时只需将连接铜排插入接头,再拧紧螺栓即可;
■ 体积小、重量轻,方便安装
散热性能好、适合大电流输送,过载能力强
■ 波纹型盖板在散热时起到肋板的作用,增大了散热面积,且铜排与外壳之间无空气隔层,热阻小,导热速度快,降低了铜排的温升。
■ 接头采用双面搭接,使母线槽接头处铜排搭接面积增大了一倍,降低了接触电阻及接头的温升。
■ 标准化程度高:所有电流等级的母线槽均采用统一的盖板,标准化程度高、互换能力强、变容接口方便。





广泛的适应性:
■ 母线槽可制成耐火型,按GB9978耐性曲线试验,耐火极限大于30min。
■ 该型母线槽更新颖的是可以采用铝镁合金拉制成型壳体,在确保其载荷能力的同时,进一步减轻重量、提高散热性能,使母线槽更具耐腐蚀性能,能更广泛的应用于各种环境恶劣的场所。
产品选型表:

电流等级(A)

产品名称

高强封闭母线槽/4P

高强封闭母线槽/5P

外形尺寸

宽(mm)

高(mm)

宽(mm)

高(mm)

400A

168

76

168

76

500A

168

112

168

112

630A

168

101

168

101

800A

168

117

168

117

1000A

168

131

168

131

1250A

168

147

168

147

1600A

168

161

168

161

2000A

168

197

168

197

2500A

168

242

168

242

3150A

168

172

168

172

4000A

168

222

168

222

5000A

168

232

168

232

6300A

168

257

168

257



产品技术参数:
■ 各项性能符合国际IEC60439-1~2标准及GB7251.1~2标准,JB8511标准。
■ 母线槽能在额定电流及110%的额定电压下长期正常工作。
■ 母线槽外壳采用拉制型材组装,导电排采用经济电流密度,使其能承受较强的电动应力和热应力,根据表(1)的数据通过动热稳定试验,且试验后母线呈无可觉察的^变形。



额定电流(A)

100

160

250

400

630

800

1000

1250

1600

2000

2500

3150

4000


动稳定电流(kA)

30

30

40

50

63

85

105

105

105

105

176

176

198


热稳定电流(kA)

15

15

20

25

30

40

50

50

50

50

80

80

90


■ 母线槽导电排包覆多层绝缘材料,能承受3750V 的工频耐压,历时1min 无击穿和闪络现象。
■ 在周围空气温度为20℃±5℃,相对湿度为50~70%的常态下其每节绝缘电阻不低于20MΩ。
■ 母线槽在长期通以额定电流时,其导电部位的温升不超过下表所列数值:



导电部位

^大允许温升(K)


外壳

30


额定电流(A)

40


母线与母线连接处

60


插接箱插头与母线连接处

60


■ 母线槽采用高强全封闭结构,防护等级为IP40~IP66。
■ 母线槽插接箱与母线槽的插接次数不少于200 次。
